KERN-EX1/21-J-L04-850-1900-ND3D2-06-PD

IP66/IP67
ZONE 1/21
KERN-EX1/21-J-L04-850-1900-ND3D2-06-PD

Produktový typ: V0011J04019-85NMS0PD050006S

Číslo položky: 65512

KERN je kompaktní průmyslové a nouzové svítidlo určené do prostředí s nebezpečím výbuchu pro ATEX zónu 1/21. Těleso je vyrobeno z robustního polykarbonátu (RAL 7035) a je UV stabilní, což zajišťuje dlouhodobou trvanlivost. Kryt je z opálového polykarbonátu, který poskytuje efektivní rozptyl světla a vysokou odolnost proti nárazům. Svítidlo je dostupné v různých teplotách chromatičnosti pro přizpůsobení různým prostředím. Na vyžádání lze svítidlo vybavit funkcí stmívání. Nouzová verze je vybavena magnetickým spínačem, který umožňuje kontrolu funkce nouzového režimu bez nutnosti otevírání svítidla. Určeno pro přisazenou a závěsnou montáž.

VÝHODY:
• Evropský produkt – vyrobeno v České republice
• ATEX/IECEx certifikace – zóna 1/21
• Kompaktní rozměr
• Robustní těleso IK08
• Vysoká odolnost proti vodě a prachu IP66/IP67
• Kontrola funkce nouzového režimu bez nutnosti otevírání svítidla
• Odolnost proti UV záření
• Vysoký měrný výkon až 126 lm/W
• Řízení DALI2
• Široká teplotní odolnost od -30 °C až do +50 °C

Rozměrové schéma
Stáhnout katalogový list
Specifikace
Rozměry svítidla

A x B x C

395 mm x 195 mm x 122 mm

Hmotnost netto

3,71 Kg

Světelné parametry

Světelný tok svítidla

1751 lm +/-10%

Světelný tok svítidla v nouzovém režimu

439 lm +/-10%

Měrný výkon svítidla

116 lm/W

CRI

≥80

MacAdam

3

Vyzařovací úhel svítidla

Velmi široký paprsek >80°

Teplota chromatičnosti

5000 K

Elektrické parametry

Příkon svítidla

15 W +/- 10%

Příkon svítidla v nouzovém režimu

3,5 W

Vstupní napětí AC

220-240 V

Vstupní frekvence AC

50/60 Hz

Vstupní napětí DC

220-240 V

Způsob ovládání

Trvalé nouzové osvětlení 3H, DALI + DALI2

Třída izolace

I

Autonomnost svítidla (min)

180

Odolnost svítidla

IP kód

IP66/IP67

Kód ochrany proti mechanickým nárazům

IK08

Záruka

5 let

Provozní teplota

0°C≤ta≤35°C

Certifikace

ATEX

FTZÚ 25 ATEX 0017X

IECEx

IECEx FTZÚ 25.0012X

EX ochrana ATEX

Ex zóna

1/21

ATEX zóna - plyn

Ex II 2G Ex eb mb IIC T4 Gb

ATEX zóna - prach

Ex II 2D Ex tb IIIC T85°C Db

EX ochrana IECEx

IECEX zóna - prach

Ex tb IIIC T85°C Db

IECEX zóna - plyn

Ex eb mb IIC T4 Gb

Materiály

Materiál tělesa

PC (polykarbonát)

RAL tělesa

šedá RAL 7035

Materiál krytu

PC (polykarbonát) opálový

Balení

Čárový kód (EAN)

8592040476676

Hmotnost brutto

3,96 kg

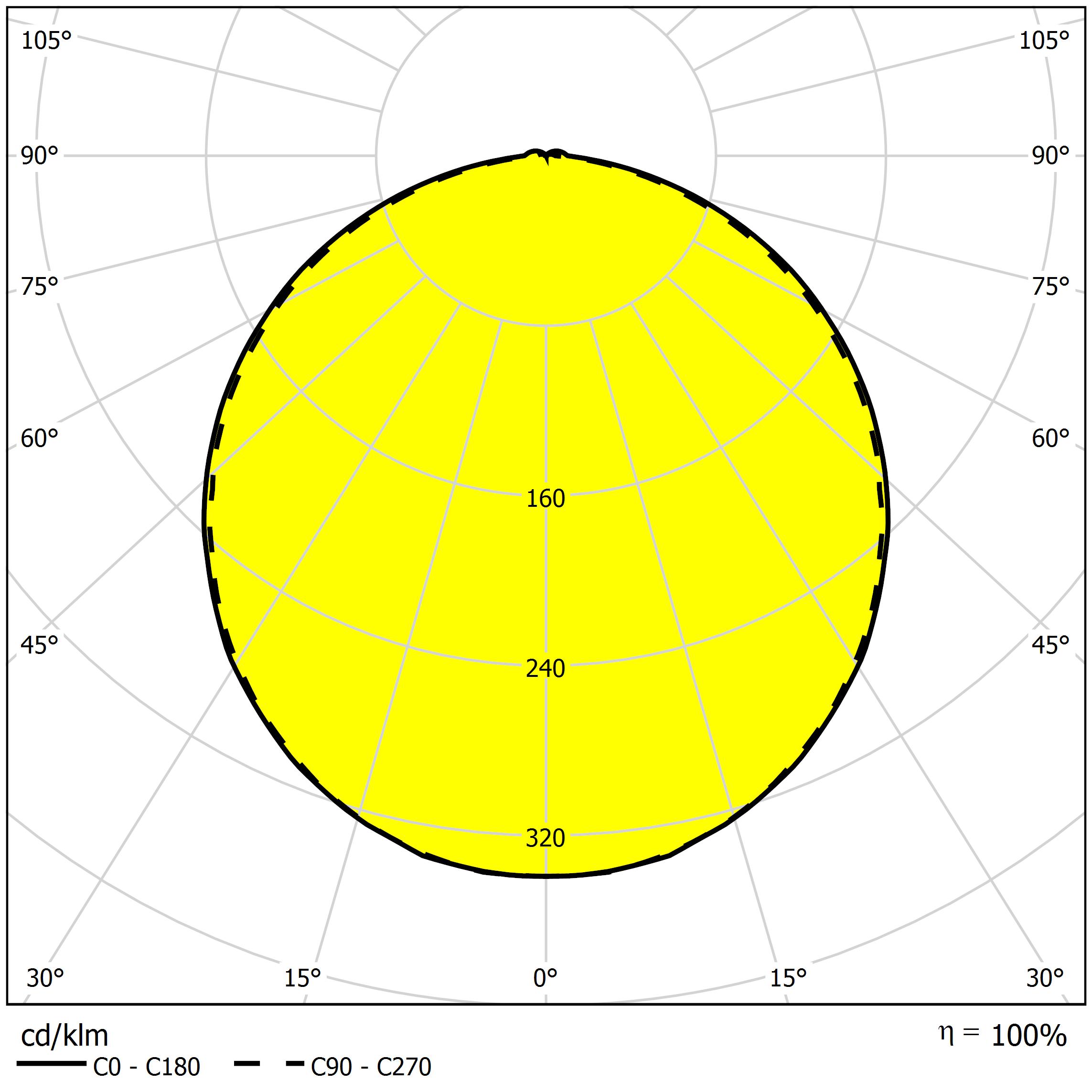

Fotometrické údaje
Fotometrické údaje
Příslušenství
Lankový závěs EUROPA / EXTRA / VIPET 3 m (2 ks)

Číslo položky: 3575

Produktový typ: 051131

POINTER nástěnný držák

Číslo položky: 6902

Produktový typ: 061066

Úchytné pero POINTER/BASET/VIPET/KERN nerez 304

Číslo položky: 60173

Produktový typ: 001914

Úchytné pero POINTER/BASET/VIPET/KERN nerez 316L

Číslo položky: 60174

Produktový typ: 001915

Ochranný koš KERN

Číslo položky: 62858

Produktový typ: 001610 LAK

Sada úchytů na zeď - úhel 45° KERN (2 ks) AISI304

Číslo položky: 63139

Produktový typ: 051159

Sada příslušenství třmen pro průměr 60 mm (2 ks) AISI304

Číslo položky: 60089

Produktový typ: 051093

Sada příslušenství třmen pro průměr 50 mm (2 ks) AISI304

Číslo položky: 60090

Produktový typ: 051094

Sada příslušenství třmen pro průměr 42 mm (2 ks) AISI304

Číslo položky: 60091

Produktový typ: 051095

Výbava KERN - vývodky pro pancéřovaný kabel

Číslo položky: 63458

Produktový typ: 020409

KERN-EX1/21-J-L04-850-1900-ND3D2-06-PD

Produktový typ: V0011J04019-85NMS0PD050006S  Číslo položky: 65512

KERN je kompaktní průmyslové a nouzové svítidlo určené do prostředí s nebezpečím výbuchu pro ATEX zónu 1/21. Těleso je vyrobeno z robustního polykarbonátu (RAL 7035) a je UV stabilní, což zajišťuje dlouhodobou trvanlivost. Kryt je z opálového polykarbonátu, který poskytuje efektivní rozptyl světla a vysokou odolnost proti nárazům. Svítidlo je dostupné v různých teplotách chromatičnosti pro přizpůsobení různým prostředím. Na vyžádání lze svítidlo vybavit funkcí stmívání. Nouzová verze je vybavena magnetickým spínačem, který umožňuje kontrolu funkce nouzového režimu bez nutnosti otevírání svítidla. Určeno pro přisazenou a závěsnou montáž.

VÝHODY:
• Evropský produkt – vyrobeno v České republice
• ATEX/IECEx certifikace – zóna 1/21
• Kompaktní rozměr
• Robustní těleso IK08
• Vysoká odolnost proti vodě a prachu IP66/IP67
• Kontrola funkce nouzového režimu bez nutnosti otevírání svítidla
• Odolnost proti UV záření
• Vysoký měrný výkon až 126 lm/W
• Řízení DALI2
• Široká teplotní odolnost od -30 °C až do +50 °C

Parametry

A x B x C: 395 mm x 195 mm x 122 mm; Hmotnost netto: 3,71Kg; Světelný tok svítidla: 1751lm +/-10%; Světelný tok svítidla v nouzovém režimu: 439lm +/-10%; Měrný výkon svítidla: 116lm/W; CRI: ≥80; MacAdam: 3; Vyzařovací úhel svítidla: Velmi široký paprsek >80°; Teplota chromatičnosti: 5000K;Příkon svítidla: 15W +/- 10%; Příkon svítidla v nouzovém režimu: 3,5W; Vstupní napětí AC: 220-240V; Vstupní frekvence AC: 50/60Hz; Vstupní napětí DC: 220-240V; Způsob ovládání: Trvalé nouzové osvětlení 3H, DALI + DALI2; Třída izolace: I; Autonomnost svítidla (min): 180;IP kód: IP66/IP67; Kód ochrany proti mechanickým nárazům: IK08; Záruka: 5 let; Provozní teplota: 0°C≤ta≤35°C;ATEX: FTZÚ 25 ATEX 0017X; IECEx: IECEx FTZÚ 25.0012X;Ex zóna: 1/21; ATEX zóna - plyn: Ex II 2G Ex eb mb IIC T4 Gb; ATEX zóna - prach: Ex II 2D Ex tb IIIC T85°C Db;IECEX zóna - prach: Ex tb IIIC T85°C Db; IECEX zóna - plyn: Ex eb mb IIC T4 Gb;Materiál tělesa: PC (polykarbonát); RAL tělesa: šedá RAL 7035; Materiál krytu: PC (polykarbonát) opálový;Čárový kód (EAN): 8592040476676; Hmotnost brutto: 3,96 kg;
