Robustní lineární svítidlo určené do prostředí s nebezpečím výbuchu pro ATEX zónu 2/22. Těleso vyrobeno z robustního polykarbonátu (RAL 7035) s těsněním z EPDM. Kryt vyroben z vysoce odolného opálového polykarbonátu zaručujícího skvělou homogenitu osvětlení a snížení oslnění. Vybaveno kvalitními elektronickými komponenty, které garantují vysokou účinnost až do 166 lm/W a životnost 100 000 h i při vysokých teplotách. Varianty (H) jsou vybaveny optikou s úzkou charakteristikou pro osvětlení prostorů s vysokými stropy. Vyznačuje se vysokou chemickou odolností a odolností proti stříkající vodě a prachu IP66, stejně tak jako vysokou rázovou odolností IK10. Vhodné pro teploty okolí od -20 °C do +60 °C. Dodáváno standardně s nerezovými sponami a montážními úchytnými pery. Určeno pro přisazenou a závěsnou montáž.
VÝHODY:
• Možnost venkovní nekryté montáže
• Vysoký měrný výkon až do 155 lm/W
• Výkonnostní varianty od 1 250 do 20 000 lm
Provozní napětí:
220–240 V / 50–60 Hz AC, 220–240 V DC
Zdroj:
LED, 4000K, CRI +80, MacAdam3
Těleso:
Plastový materiál PC (polykarbonát), barva šedá RAL 7035
Kryt:
PC (polykarbonát) opálový
Uchycení:
Přímé uchycení na strop či stěnu osvětlovaného prostoru pomocí úchytných per, pomocí samosvorného lankového zavěšení, pomocí úchytu na výložník, pomocí drátového závěsu, pomocí úchytu na zeď - úhel 45°.
Připojení:
Bezšroubová třípólová svorkovnice, max. průřez vodičů 2,5 mm2
Standardní výbava:

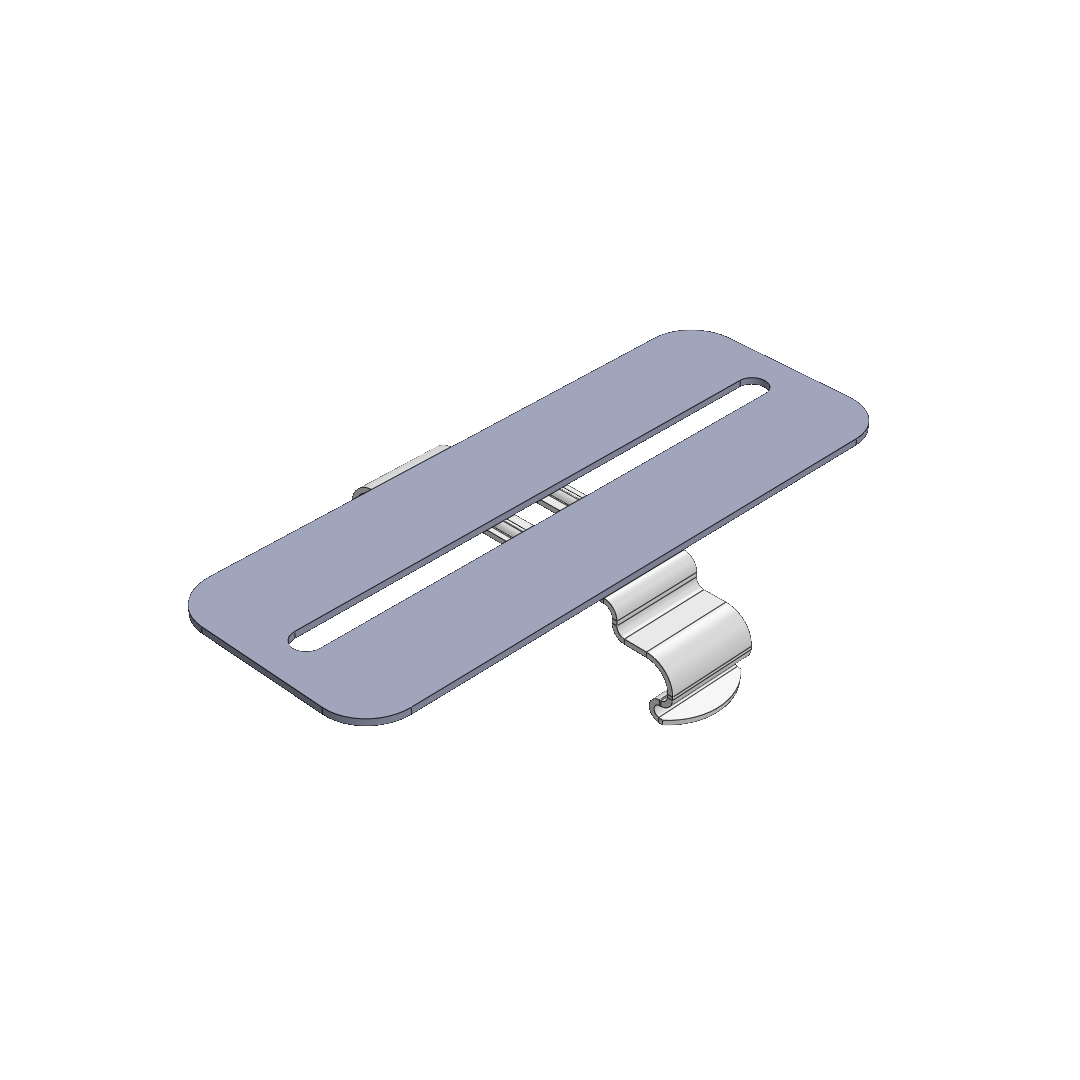

Vývodka M20 pro průměr kabelu 7-12 mm, úchytná pera pro přímé uchycení svítidla na montážní plochu a zátka
Kalkulovaná životnost – LED modulů:
L80B10 Ta 30 – 70 000 h
L70B10 Ta 30 – 100 000 h
EXTRA-N-LED, MULTIEXTRA-N-LED, EXTRA-N-LED-Em
(FTZÚ 16 ATEX 0102X)
Ex II 3G Ex nR IIC T6 Gc
Ex II 3D Ex tc IIIC T80°C Dc
3000K/4000K/5000K/6500K - teplota chromatičnosti
MULTI - trvalé nouzové osvětlení (1h, 3h)
EM - dočasné nouzové osvětlení (1h, 3h)
DIM – stmívatelný elektronický předřadník (DALI, DSI, 1-10V)
1/3F - jednofázový nebo třífázový propoj, max. průřez vodičů 2,5 mm2
GESIS – možnost vybavení svítidel konektory
Materiál krytu
Teplota okolí svítidla
Produktový typ: 055720 Číslo položky: 46436
Světelný tok (lm):
7308
Příkon svítidla (W):
44
Tc (K):
4000
Ta (°C):
-20°C≤ta≤45°C
Těleso:
PC
Kryt:
PC čirý
Délka A (mm):
1580
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
ON/OFF
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
4,79
Produktový typ: 055710 Číslo položky: 44497
Světelný tok (lm):
11932
Příkon svítidla (W):
74
Tc (K):
4000
Ta (°C):
-20°C≤ta≤45°C
Těleso:
PC
Kryt:
PC čirý
Délka A (mm):
1580
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
ON/OFF
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
3,22
Produktový typ: 055711 Číslo položky: 44498
Světelný tok (lm):
14960
Příkon svítidla (W):
95
Tc (K):
4000
Ta (°C):
-20°C≤ta≤50°C
Těleso:
PC
Kryt:
PC čirý
Délka A (mm):
1580
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
ON/OFF
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
3,76
Produktový typ: 055712 Číslo položky: 44496
Světelný tok (lm):
17903
Příkon svítidla (W):
117
Tc (K):
4000
Ta (°C):
-20°C≤ta≤40°C
Těleso:
PC
Kryt:
PC čirý
Délka A (mm):
1580
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
ON/OFF
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
4,94
Produktový typ: 055660 Číslo položky: 41297
Světelný tok (lm):
1171
Příkon svítidla (W):
8
Tc (K):
4000
Ta (°C):
-20°C≤ta≤45°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
670
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
ON/OFF
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
1,76
Produktový typ: 055661 Číslo položky: 40805
Světelný tok (lm):
2251
Příkon svítidla (W):
15
Tc (K):
4000
Ta (°C):
-20°C≤ta≤60°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
670
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
ON/OFF
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
1,74
Produktový typ: 055662 Číslo položky: 40806
Světelný tok (lm):
4357
Příkon svítidla (W):
29
Tc (K):
4000
Ta (°C):
-20°C≤ta≤55°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
670
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
ON/OFF
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
1,82
Produktový typ: 055663 Číslo položky: 41301
Světelný tok (lm):
2251
Příkon svítidla (W):
15
Tc (K):
4000
Ta (°C):
-20°C≤ta≤60°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
1280
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
ON/OFF
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
2,96
Produktový typ: 055664 Číslo položky: 40807
Světelný tok (lm):
4503
Příkon svítidla (W):
29
Tc (K):
4000
Ta (°C):
-20°C≤ta≤60°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
1280
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
ON/OFF
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
2,96
Produktový typ: 055665 Číslo položky: 40808
Světelný tok (lm):
8715
Příkon svítidla (W):
58
Tc (K):
4000
Ta (°C):
-20°C≤ta≤40°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
1280
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
ON/OFF
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
3,14
Produktový typ: 055666 Číslo položky: 41302
Světelný tok (lm):
3377
Příkon svítidla (W):
24
Tc (K):
4000
Ta (°C):
-20°C≤ta≤55°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
1580
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
ON/OFF
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
3,58
Produktový typ: 055667 Číslo položky: 40809
Světelný tok (lm):
6754
Příkon svítidla (W):
44
Tc (K):
4000
Ta (°C):
-20°C≤ta≤55°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
1580
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
ON/OFF
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
3,45
Produktový typ: 055668 Číslo položky: 40810
Světelný tok (lm):
11172
Příkon svítidla (W):
74
Tc (K):
4000
Ta (°C):
-20°C≤ta≤45°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
1580
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
ON/OFF
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
3,6
Produktový typ: 055669 Číslo položky: 40982
Světelný tok (lm):
13730
Příkon svítidla (W):
94
Tc (K):
4000
Ta (°C):
-20°C≤ta≤40°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
1580
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
ON/OFF
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
3,76
Produktový typ: 055670 Číslo položky: 40983
Světelný tok (lm):
16311
Příkon svítidla (W):
115
Tc (K):
4000
Ta (°C):
-20°C≤ta≤40°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
1580
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
ON/OFF
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
4,06
Produktový typ: 055688 Číslo položky: 41309
Světelný tok (lm):
1171
Příkon svítidla (W):
8
Tc (K):
4000
Ta (°C):
0°C≤ta≤35°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
670
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
trvalé nouzové osvětlení 1h
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
2
Produktový typ: 055689 Číslo položky: 40811
Světelný tok (lm):
2251
Příkon svítidla (W):
15
Tc (K):
4000
Ta (°C):
0°C≤ta≤35°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
670
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
trvalé nouzové osvětlení 1h
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
2,04
Produktový typ: 055690 Číslo položky: 41311
Světelný tok (lm):
2251
Příkon svítidla (W):
15
Tc (K):
4000
Ta (°C):
0°C≤ta≤40°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
1280
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
trvalé nouzové osvětlení 1h
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
3,24
Produktový typ: 055691 Číslo položky: 40812
Světelný tok (lm):
4503
Příkon svítidla (W):
29
Tc (K):
4000
Ta (°C):
0°C≤ta≤40°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
1280
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
trvalé nouzové osvětlení 1h
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
3,38
Produktový typ: 055692 Číslo položky: 41447
Světelný tok (lm):
3377
Příkon svítidla (W):
24
Tc (K):
4000
Ta (°C):
0°C≤ta≤40°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
1580
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
trvalé nouzové osvětlení 1h
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
3,78
Produktový typ: 055693 Číslo položky: 40813
Světelný tok (lm):
6754
Příkon svítidla (W):
44
Tc (K):
4000
Ta (°C):
0°C≤ta≤40°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
1580
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
trvalé nouzové osvětlení 1h
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
4,21
Produktový typ: 055694 Číslo položky: 40984
Světelný tok (lm):
11172
Příkon svítidla (W):
74
Tc (K):
4000
Ta (°C):
0°C≤ta≤35°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
1580
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
trvalé nouzové osvětlení 1h
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
4
Produktový typ: 055695 Číslo položky: 41310
Světelný tok (lm):
1171
Příkon svítidla (W):
8
Tc (K):
4000
Ta (°C):
0°C≤ta≤35°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
670
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
trvalé nouzové osvětlení 3h
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
2
Produktový typ: 055696 Číslo položky: 40814
Světelný tok (lm):
2251
Příkon svítidla (W):
15
Tc (K):
4000
Ta (°C):
0°C≤ta≤35°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
670
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
trvalé nouzové osvětlení 3h
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
2,24
Produktový typ: 055697 Číslo položky: 41312
Světelný tok (lm):
2251
Příkon svítidla (W):
15
Tc (K):
4000
Ta (°C):
0°C≤ta≤40°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
1280
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
trvalé nouzové osvětlení 3h
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
3,5
Produktový typ: 055698 Číslo položky: 40815
Světelný tok (lm):
4503
Příkon svítidla (W):
29
Tc (K):
4000
Ta (°C):
0°C≤ta≤40°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
1280
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
trvalé nouzové osvětlení 3h
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
3,58
Produktový typ: 055699 Číslo položky: 41446
Světelný tok (lm):
3377
Příkon svítidla (W):
24
Tc (K):
4000
Ta (°C):
0°C≤ta≤40°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
1580
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
trvalé nouzové osvětlení 3h
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
4,1
Produktový typ: 055700 Číslo položky: 40816
Světelný tok (lm):
6754
Příkon svítidla (W):
44
Tc (K):
4000
Ta (°C):
0°C≤ta≤40°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
1580
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
trvalé nouzové osvětlení 3h
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
4,1
Produktový typ: 055701 Číslo položky: 40985
Světelný tok (lm):
11172
Příkon svítidla (W):
74
Tc (K):
4000
Ta (°C):
0°C≤ta≤35°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
1580
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
trvalé nouzové osvětlení 3h
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
4,21
Produktový typ: 055682 Číslo položky: 40817
Světelný tok (lm):
491
Příkon svítidla (W):
3
Tc (K):
4000
Ta (°C):
0°C≤ta≤50°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
670
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
dočasné nouzové osvětlení 1h
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
1,8
Produktový typ: 055683 Číslo položky: 40818
Světelný tok (lm):
491
Příkon svítidla (W):
3
Tc (K):
4000
Ta (°C):
0°C≤ta≤50°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
1280
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
dočasné nouzové osvětlení 1h
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
3,06
Produktový typ: 055684 Číslo položky: 40819
Světelný tok (lm):
491
Příkon svítidla (W):
3
Tc (K):
4000
Ta (°C):
0°C≤ta≤50°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
1580
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
dočasné nouzové osvětlení 1h
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
3,68
Produktový typ: 055685 Číslo položky: 40820
Světelný tok (lm):
491
Příkon svítidla (W):
3
Tc (K):
4000
Ta (°C):
0°C≤ta≤50°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
670
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
dočasné nouzové osvětlení 3h
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
1,98
Produktový typ: 055686 Číslo položky: 40821
Světelný tok (lm):
491
Příkon svítidla (W):
3
Tc (K):
4000
Ta (°C):
0°C≤ta≤50°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
1280
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
dočasné nouzové osvětlení 3h
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
3
Produktový typ: 055687 Číslo položky: 40822
Světelný tok (lm):
491
Příkon svítidla (W):
3
Tc (K):
4000
Ta (°C):
0°C≤ta≤50°C
Těleso:
PC
Kryt:
PC opálový
Délka A (mm):
1580
Šířka B (mm):
155
C (mm):
105
Způsob montáže:
přisazená/závěsná
CRI:
≥80
Způsob ovládání:
dočasné nouzové osvětlení 3h
Vyzařovací úhel:
Velmi široký paprsek >80°
Hmotnost (kg):
0
Číslo položky: 15799
Číslo položky: 3575
Číslo položky: 17659
Číslo položky: 34607
Číslo položky: 20041
Číslo položky: 20042
Číslo položky: 20043
Číslo položky: 43432
Robustní lineární svítidlo určené do prostředí s nebezpečím výbuchu pro ATEX zónu 2/22. Těleso vyrobeno z robustního polykarbonátu (RAL 7035) s těsněním z EPDM. Kryt vyroben z vysoce odolného opálového polykarbonátu zaručujícího skvělou homogenitu osvětlení a snížení oslnění. Vybaveno kvalitními elektronickými komponenty, které garantují vysokou účinnost až do 166 lm/W a životnost 100 000 h i při vysokých teplotách. Varianty (H) jsou vybaveny optikou s úzkou charakteristikou pro osvětlení prostorů s vysokými stropy. Vyznačuje se vysokou chemickou odolností a odolností proti stříkající vodě a prachu IP66, stejně tak jako vysokou rázovou odolností IK10. Vhodné pro teploty okolí od -20 °C do +60 °C. Dodáváno standardně s nerezovými sponami a montážními úchytnými pery. Určeno pro přisazenou a závěsnou montáž.
VÝHODY:
• Možnost venkovní nekryté montáže
• Vysoký měrný výkon až do 155 lm/W
• Výkonnostní varianty od 1 250 do 20 000 lm
Provozní napětí: 220–240 V / 50–60 Hz AC, 220–240 V DC; Zdroj: LED, 4000K, CRI +80, MacAdam3; Těleso: Plastový materiál PC (polykarbonát), barva šedá RAL 7035; Kryt: PC (polykarbonát) opálový; Uchycení: Přímé uchycení na strop či stěnu osvětlovaného prostoru pomocí úchytných per, pomocí samosvorného lankového zavěšení, pomocí úchytu na výložník, pomocí drátového závěsu, pomocí úchytu na zeď - úhel 45°.; Připojení: Bezšroubová třípólová svorkovnice, max. průřez vodičů 2,5 mm2; Standardní výbava: Vývodka M20 pro průměr kabelu 7-12 mm, úchytná pera pro přímé uchycení svítidla na montážní plochu a zátka; Kalkulovaná životnost – LED modulů: L80B10 Ta 30 – 70 000 hL70B10 Ta 30 – 100 000 h; EXTRA-N-LED, MULTIEXTRA-N-LED, EXTRA-N-LED-Em(FTZÚ 16 ATEX 0102X)Ex II 3G Ex nR IIC T6 GcEx II 3D Ex tc IIIC T80°C Dc
©2025 VYRTYCH a.s. | All rights reserved.
