BISON-LED

IP66

BISON-LED

Svítidlo typu HIGH-BAY určené pro osvětlení výrobních hal, skladovacích prostor nebo logistických center s vysokými stropy. Těleso vyrobeno z práškově lakovaného ocelového plechu (RAL 9016) – alternativně nerez AISI304 nebo AISI316. Kryt svítidla v několika provedeních – opálové sklo, čiré sklo v kombinaci s optiky nebo mikroprizmatický difuzorem zaručující skvělou homogenitu osvětlení a snížení oslnění. Vybaveno vysoce kvalitními elektronickými komponenty, které garantují vysokou účinnost až do 157 lm/W a životnost 100 000 h. Vyznačuje se vysokou odolností proti stříkající vodě a prachu IP66. Vhodné pro teploty okolí od -20 °C do +60 °C. Určeno pro přisazenou nebo závěsnou montáž.

Rozměrové schéma

Stáhnout katalogový list rodiny

Specifikace

Parametry

Driver:
220-240 V, 50-60 Hz AC, 220-240 V DC

Zdroj:
LED, 4000K, CRI +80, MacAdam3

Těleso:
Lakovaný ocelový plech RAL 9016

Kryt:
CG - čiré tepelně tvrzené sodnovápenatokřemičité bezpečnostní sklo

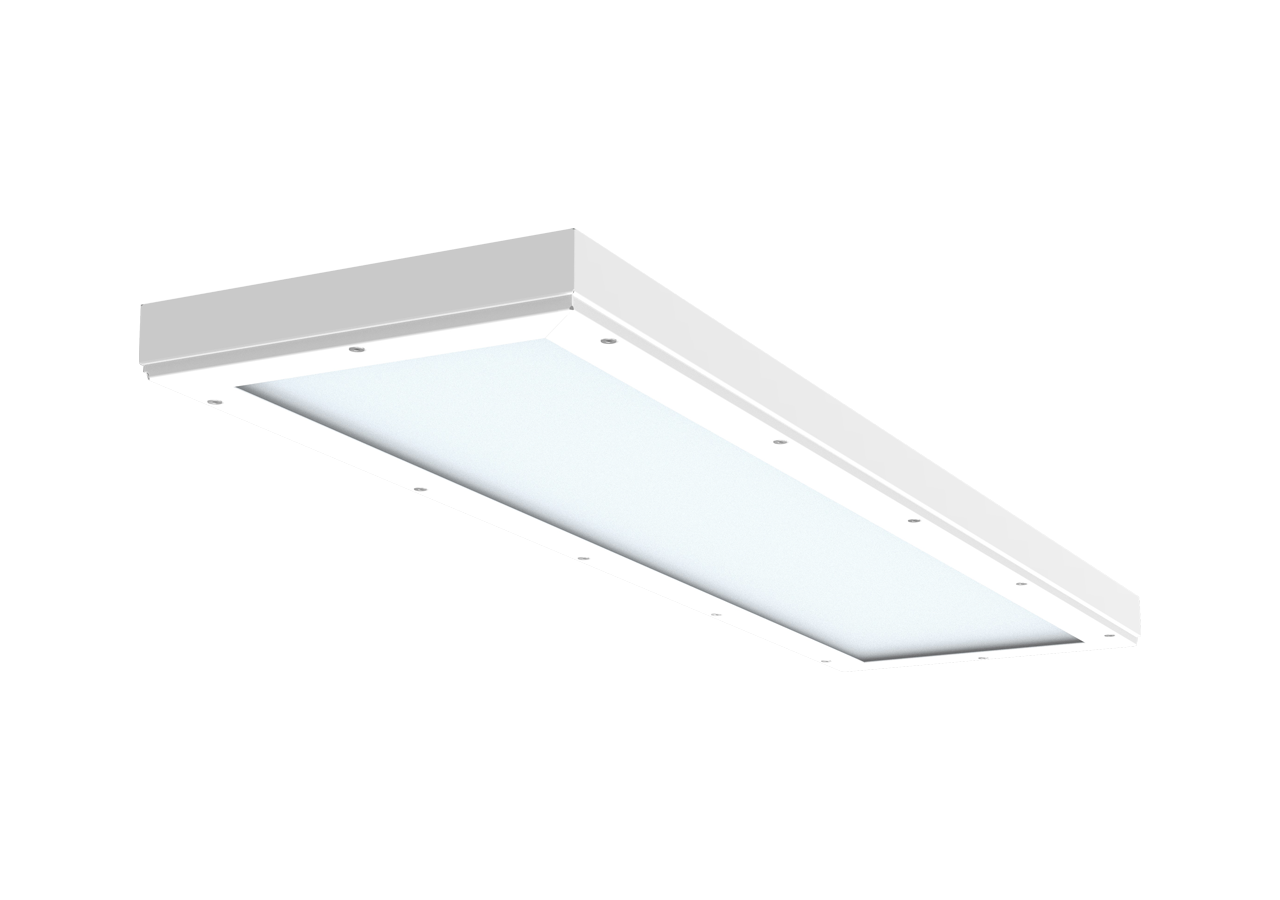

OPG – opálové tepelně tvrzené sodnovápenatokřemičité bezpečnostní sklo
PC - polykarbonát

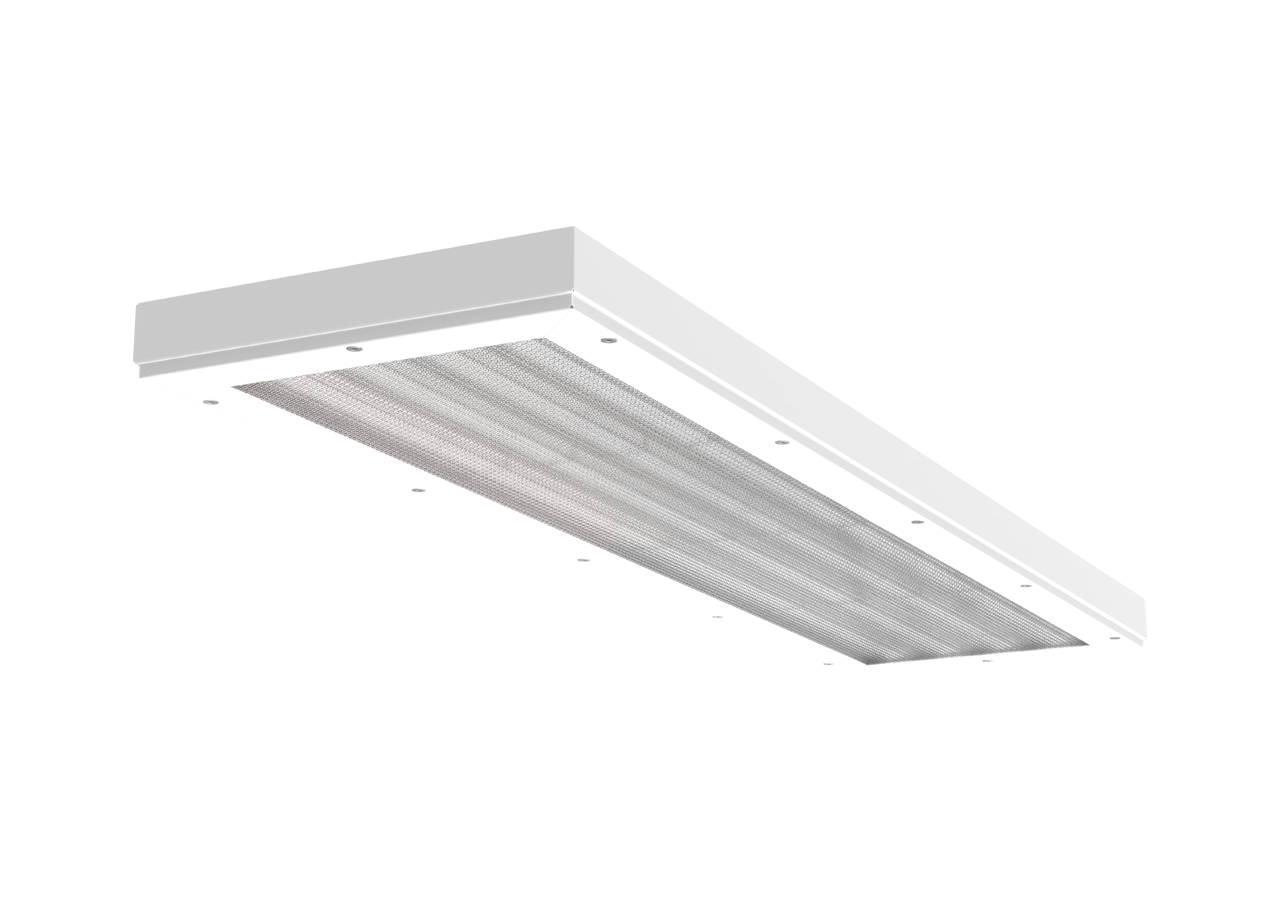

MP - mikroprizmatický kryt

Optika:
30° – optika s charakteristikou vyzařovaní – hlubokozářič
60° – optika s charakteristikou vyzařovaní – širokozářič

Uchycení:
Pomocí závěsných ok pro snadné zavěšení pomocí řetízků nebo lanek s očkem nebo pomocí výložníku pro přisazenou montáž

Připojení:
Svítidlo je standardně vybaveno 2 m kabelem (3x1,5 mm²), který je ukončen dutinkami

Standardní výbava:
4x závěsné oko M5

Kalkulovaná životnost – LED modulů:
L80B10 Ta 40 – 70 000 h,
L70B10 Ta 40 – 100 000 h.

Na objednání

3000K/4000K/5000K/6500K - teplota chromatičnosti
DIM – stmívatelný elektronický předřadník (DALI, DSI, 1-10V)
ADELS - možnost vybavení svítidel konektorovou svorkovnicí
GESIS – možnost vybavení svítidel konektory
NEREZ – těleso vyrobeno z nerezového plechu (u provedení NEREZ nižší teplota okolí o cca 5-10 °C)
RAL – další barevné provedení

Konfigurace

Příkon svítidla (W)

Délka tělesa

Šířka tělesa

Materiál krytu

MP - mikropriz. kryt PMMA

OPG - matné bezp. sklo

Světelný tok (lm)

Teplota okolí svítidla

Vyzařovací úhel

Velmi široký paprsek >80°

Varianty produktu

BISON-LED-13500-OPG-G2-4K, IP66

Produktový typ: 051920 Číslo položky: 42748

Světelný tok (lm):

11202

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Těleso:

lakovaný plech

Kryt:

OPG - matné bezp. sklo

Délka A (mm):

660

Šířka B (mm):

330

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

6,4

Detail varianty

BISON-LED-13500-PC-60-G2-4K, IP66

Produktový typ: 051921 Číslo položky: 42749

Světelný tok (lm):

11215

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Těleso:

lakovaný plech

Kryt:

Délka A (mm):

660

Šířka B (mm):

330

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF

Vyzařovací úhel:

60°

Hmotnost (kg):

Detail varianty

BISON-LED-13500-PC-30-G2-4K, IP66

Produktový typ: 051922 Číslo položky: 42750

Světelný tok (lm):

11388

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Těleso:

lakovaný plech

Kryt:

Délka A (mm):

660

Šířka B (mm):

330

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF

Vyzařovací úhel:

30°

Hmotnost (kg):

Detail varianty

BISON-LED-13500-MP-G2-4K, IP66

Produktový typ: 051923 Číslo položky: 42751

Světelný tok (lm):

11628

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Těleso:

lakovaný plech

Kryt:

MP - mikropriz. kryt PMMA

Délka A (mm):

660

Šířka B (mm):

330

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

5,12

Detail varianty

BISON-LED-13500-CG-30-G2-4K, IP66

Produktový typ: 051924 Číslo položky: 42752

Světelný tok (lm):

12189

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Těleso:

lakovaný plech

Kryt:

CG - čiré sklo

Délka A (mm):

660

Šířka B (mm):

330

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF

Vyzařovací úhel:

30°

Hmotnost (kg):

6,66

Detail varianty

BISON-LED-13500-CG-60-G2-4K, IP66

Produktový typ: 051925 Číslo položky: 42753

Světelný tok (lm):

11975

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Těleso:

lakovaný plech

Kryt:

CG - čiré sklo

Délka A (mm):

660

Šířka B (mm):

330

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF

Vyzařovací úhel:

60°

Hmotnost (kg):

Detail varianty

BISON-LED-26500-OPG-G2-4K, IP66

Produktový typ: 051926 Číslo položky: 42754

Světelný tok (lm):

22404

Příkon svítidla (W):

155

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Těleso:

lakovaný plech

Kryt:

OPG - matné bezp. sklo

Délka A (mm):

1220

Šířka B (mm):

330

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

11,3

Detail varianty

BISON-LED-26500-PC-60-G2-4K, IP66

Produktový typ: 051927 Číslo položky: 42755

Světelný tok (lm):

22431

Příkon svítidla (W):

155

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Těleso:

lakovaný plech

Kryt:

Délka A (mm):

1220

Šířka B (mm):

330

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF

Vyzařovací úhel:

60°

Hmotnost (kg):

Detail varianty

BISON-LED-26500-PC-30-G2-4K, IP66

Produktový typ: 051928 Číslo položky: 42756

Světelný tok (lm):

22777

Příkon svítidla (W):

155

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Těleso:

lakovaný plech

Kryt:

Délka A (mm):

1220

Šířka B (mm):

330

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF

Vyzařovací úhel:

30°

Hmotnost (kg):

Detail varianty

BISON-LED-26500-MP-G2-4K, IP66

Produktový typ: 051929 Číslo položky: 42757

Světelný tok (lm):

23257

Příkon svítidla (W):

155

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Těleso:

lakovaný plech

Kryt:

MP - mikropriz. kryt PMMA

Délka A (mm):

1220

Šířka B (mm):

330

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

8,5

Detail varianty

BISON-LED-26500-CG-30-G2-4K, IP66

Produktový typ: 051930 Číslo položky: 42758

Světelný tok (lm):

24378

Příkon svítidla (W):

155

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Těleso:

lakovaný plech

Kryt:

CG - čiré sklo

Délka A (mm):

1220

Šířka B (mm):

330

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF

Vyzařovací úhel:

30°

Hmotnost (kg):

11,36

Detail varianty

BISON-LED-26500-CG-60-G2-4K, IP66

Produktový typ: 051931 Číslo položky: 42759

Světelný tok (lm):

23951

Příkon svítidla (W):

155

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Těleso:

lakovaný plech

Kryt:

CG - čiré sklo

Délka A (mm):

1220

Šířka B (mm):

330

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF

Vyzařovací úhel:

60°

Hmotnost (kg):

Detail varianty

BISON-LED-19000-OPG-G2-4K, IP66

Produktový typ: 051932 Číslo položky: 42760

Světelný tok (lm):

15741

Příkon svítidla (W):

110

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Těleso:

lakovaný plech

Kryt:

OPG - matné bezp. sklo

Délka A (mm):

660

Šířka B (mm):

580

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

Detail varianty

BISON-LED-19000-MP-G2-4K, IP66

Produktový typ: 051933 Číslo položky: 42761

Světelný tok (lm):

16341

Příkon svítidla (W):

110

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Těleso:

lakovaný plech

Kryt:

MP - mikropriz. kryt PMMA

Délka A (mm):

660

Šířka B (mm):

580

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

7,5

Detail varianty

BISON-LED-37500-OPG-G2-4K, IP66

Produktový typ: 051934 Číslo položky: 42762

Světelný tok (lm):

31483

Příkon svítidla (W):

220

Tc (K):

4000

Ta (°C):

-20°C≤ta≤60°C

Těleso:

lakovaný plech

Kryt:

OPG - matné bezp. sklo

Délka A (mm):

1220

Šířka B (mm):

580

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

17,28

Detail varianty

BISON-LED-37500-MP-G2-4K, IP66

Produktový typ: 051935 Číslo položky: 42763

Světelný tok (lm):

32682

Příkon svítidla (W):

220

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Těleso:

lakovaný plech

Kryt:

MP - mikropriz. kryt PMMA

Délka A (mm):

1220

Šířka B (mm):

580

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

13,1

Detail varianty

Příslušenství

Karabina hasičská DIN 5299C 40x4mm-galv. pozink

Číslo položky: 28394

Sada výložníků pro přisazenou montáž BISON G2 580 mm (2 ks)

Číslo položky: 43360

Sada výložníků pro přisazenou montáž BISON G2 330 mm (2 ks)

Číslo položky: 43359

Další fotografie

Ke stažení

Katalogový list

Prohlášení o shodě

Montážní návod

LDT, IES

EAC

Tender Text
