AQUA-70-Ex-LED

IP66/IP68
ZONE 1/21
AQUA-70-Ex-LED

Robustní tubulové svítidlo určené do prostředí s nebezpečím výbuchu pro ATEX zónu 1/21. Těleso vyrobeno z vysoce odolné polykarbonátové trubky. Koncovky svítidla jsou vyrobeny ze speciálního plastu se skleněnými vlákny a společně se silikonovým těsněním garantují vysokou odolnost proti stříkající vodě a prachu IP66 a dále odolnost proti ponoření IP68 do 15 m stejně tak jako vysokou rázovou odolnost IK10. Vybaveno certifikovanými elektronickými komponenty – zapouzdřený LED modul a driver garantují vysokou účinnost až do 139 lm/W a životnost 45 000 h i při vysokých teplotách. Vhodné pro teploty okolí od -20 °C  do +50 °C. Svítidlo se upevňuje na strop či stěnu pomocí plastových nebo nerezových třmenů.

Rozměrové schéma
Stáhnout katalogový list rodiny
Specifikace
Parametry

Driver:
110-254 V, 50-60 Hz AC, 220-250 V, 0 Hz DC

Zdroj:
LED, 4000K, CRI +80

Těleso:
Trubka o vnějším průměru 70 mm a síle stěny 4 mm vyrobena z čirého PC - IK10 (polykarbonátu)

Uchycení:
Pomocí montážních třmenů (nejsou součástí svítidla) upevnění na strop či stěnu osvětlovaného prostoru nebo zavěšení

Připojení:
Bezšroubová třípólová svorkovnice, max. průřez vodičů 4 mm2.

Standardní výbava:
Vývodka M20 pro průměr kabelu 7-13 mm a 1x ucpávková zátka

Kalkulovaná životnost – LED modulů:
L80B50 Ta 50 – 45 000 h.

AQUA-70–Ex-LED-D
Ex II 2G Ex db eb mb op is IIC T4 Gb
Ex II 2D Ex tb op is IIIC T62°C Db

AQUA-70–Ex-LED-WOD
Ex II 2G Ex eb mb op is IIC T4 Gb
Ex II 2D Ex tb op is IIIC T62°C Db

Na objednání

3000K/4000K/6000K – teplota chromatičnosti
1F – jednofázový propoj, max. průřez vodičů 4 mm2

Konfigurace

Příkon svítidla (W)

16
28
30
51

Délka tělesa

1149
1709

Světelný tok (lm)

2107
3061
4175
5985
Varianty produktu
AQUA-70-Ex-LED-D-2750-118-4K, IP66/ IP68

Produktový typ: 084240  Číslo položky: 40693

Světelný tok (lm):

2107

Příkon svítidla (W):

16

Tc (K):

4000

Ta (°C):

-20°C≤ta≤50°C

Těleso:

PC (polykarbonát) koncovky

Kryt:

PC čirý

Délka A (mm):

1149

Šířka B (mm):

70

C (mm):

70

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

3,25

Detail varianty
AQUA-70-Ex-LED-D-4000-118-4K, IP66/ IP68

Produktový typ: 084200  Číslo položky: 35946

Světelný tok (lm):

3061

Příkon svítidla (W):

28

Tc (K):

4000

Ta (°C):

-20°C≤ta≤50°C

Těleso:

PC (polykarbonát) koncovky

Kryt:

PC čirý

Délka A (mm):

1149

Šířka B (mm):

70

C (mm):

70

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

3,25

Detail varianty
AQUA-70-Ex-LED-D-5500-136-4K, IP66/ IP68

Produktový typ: 084241  Číslo položky: 40694

Světelný tok (lm):

4175

Příkon svítidla (W):

30

Tc (K):

4000

Ta (°C):

-20°C≤ta≤50°C

Těleso:

PC (polykarbonát) koncovky

Kryt:

PC čirý

Délka A (mm):

1709

Šířka B (mm):

70

C (mm):

70

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

4,34

Detail varianty
AQUA-70-Ex-LED-D-8000-136-4K, IP66/ IP68

Produktový typ: 084201  Číslo položky: 35947

Světelný tok (lm):

5985

Příkon svítidla (W):

51

Tc (K):

4000

Ta (°C):

-20°C≤ta≤50°C

Těleso:

PC (polykarbonát) koncovky

Kryt:

PC čirý

Délka A (mm):

1709

Šířka B (mm):

70

C (mm):

70

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

4,34

Detail varianty
AQUA-70-Ex-LED-WOD-2750-118-4K, IP66/ IP68

Produktový typ: 084242  Číslo položky: 40695

Světelný tok (lm):

2107

Příkon svítidla (W):

16

Tc (K):

4000

Ta (°C):

-20°C≤ta≤50°C

Těleso:

PC (polykarbonát) koncovky

Kryt:

PC čirý

Délka A (mm):

1149

Šířka B (mm):

70

C (mm):

70

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

3,02

Detail varianty
AQUA-70-Ex-LED-WOD-4000-118-4K, IP66/ IP68

Produktový typ: 084202  Číslo položky: 33541

Světelný tok (lm):

3061

Příkon svítidla (W):

28

Tc (K):

4000

Ta (°C):

-20°C≤ta≤50°C

Těleso:

PC (polykarbonát) koncovky

Kryt:

PC čirý

Délka A (mm):

1149

Šířka B (mm):

70

C (mm):

70

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

3,02

Detail varianty
AQUA-70-Ex-LED-WOD-5500-136-4K, IP66/ IP68

Produktový typ: 084243  Číslo položky: 40708

Světelný tok (lm):

4175

Příkon svítidla (W):

30

Tc (K):

4000

Ta (°C):

-20°C≤ta≤50°C

Těleso:

PC (polykarbonát) koncovky

Kryt:

PC čirý

Délka A (mm):

1709

Šířka B (mm):

70

C (mm):

70

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

4,54

Detail varianty
AQUA-70-Ex-LED-WOD-8000-136-4K, IP66/ IP68

Produktový typ: 084203  Číslo položky: 35948

Světelný tok (lm):

5985

Příkon svítidla (W):

51

Tc (K):

4000

Ta (°C):

-20°C≤ta≤50°C

Těleso:

PC (polykarbonát) koncovky

Kryt:

PC čirý

Délka A (mm):

1709

Šířka B (mm):

70

C (mm):

70

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

4,28

Detail varianty
Příslušenství

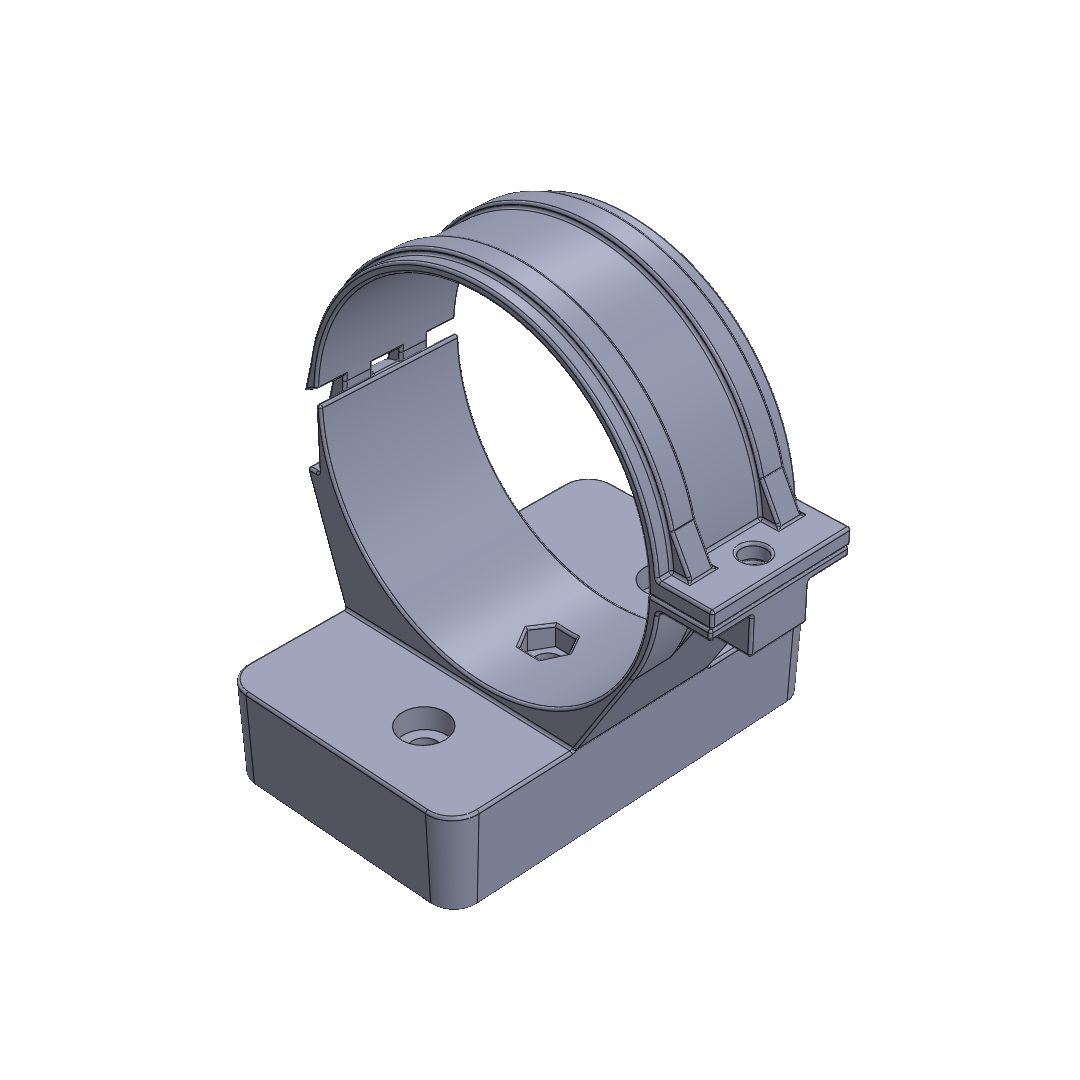

Montážní třmen AQUA-70 kompletní tmavý (1 ks)

Číslo položky: 4190

Montážní třmen AQUA-70 kompletní světlý (1ks)

Číslo položky: 4191

Montážní třmen AQUA-70 nerez kompletní (1 ks)

Číslo položky: 28448

Montážní třmen AQUA-70 nerez kompletní (1 ks)

Číslo položky: 4189

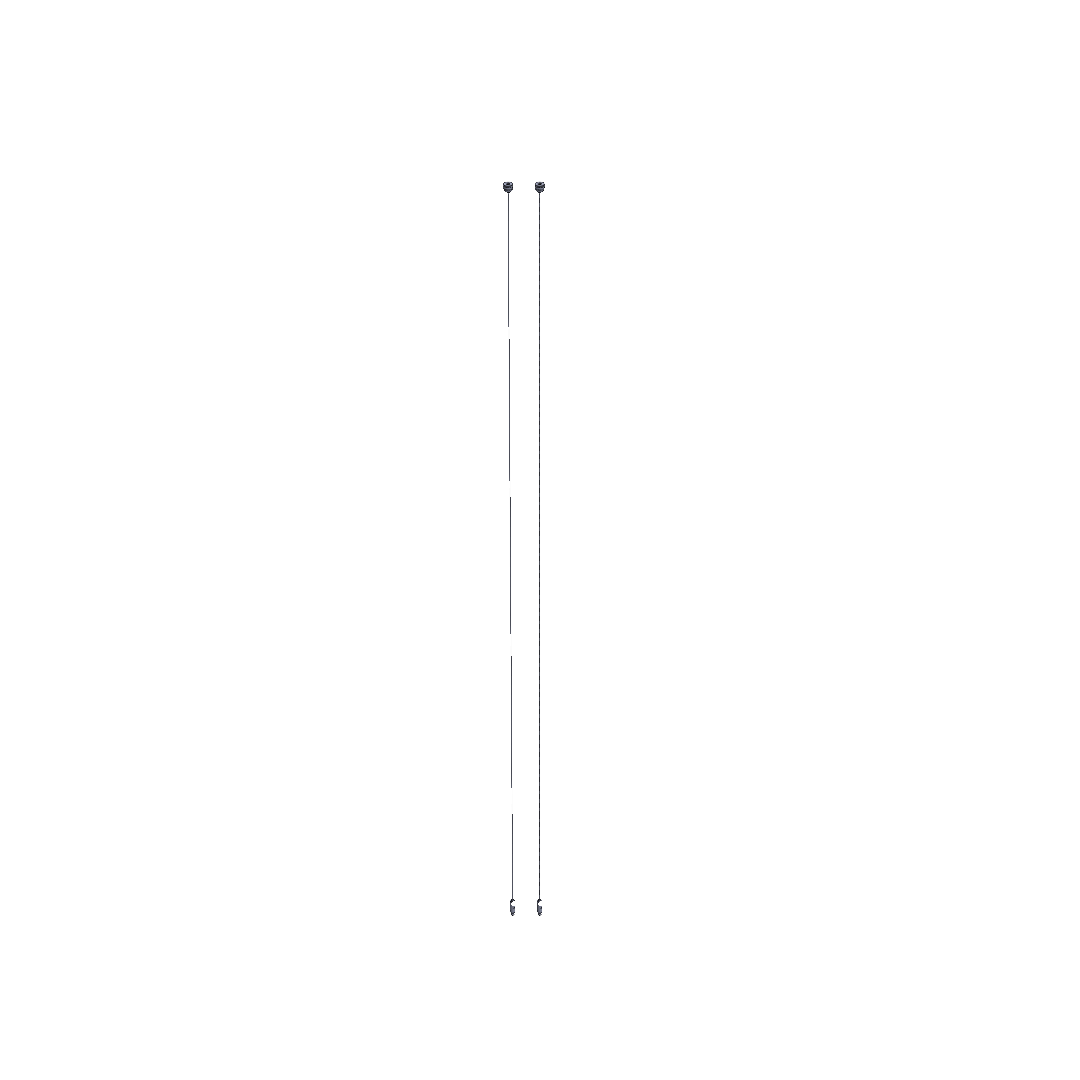

Lankový závěs AQUA-70 (2 ks) nerez

Číslo položky: 3578

Montážní třmen AQUA-70 nerez kompletní (1 ks), pro přímé uchycení na plochu

Číslo položky: 37043

Ke stažení

Katalogový list

Prohlášení o shodě

Montážní návod

LDT, IES

ATEX 1,21

EAC

Tender Text
AQUA-70-Ex-LED

Robustní tubulové svítidlo určené do prostředí s nebezpečím výbuchu pro ATEX zónu 1/21. Těleso vyrobeno z vysoce odolné polykarbonátové trubky. Koncovky svítidla jsou vyrobeny ze speciálního plastu se skleněnými vlákny a společně se silikonovým těsněním garantují vysokou odolnost proti stříkající vodě a prachu IP66 a dále odolnost proti ponoření IP68 do 15 m stejně tak jako vysokou rázovou odolnost IK10. Vybaveno certifikovanými elektronickými komponenty – zapouzdřený LED modul a driver garantují vysokou účinnost až do 139 lm/W a životnost 45 000 h i při vysokých teplotách. Vhodné pro teploty okolí od -20 °C  do +50 °C. Svítidlo se upevňuje na strop či stěnu pomocí plastových nebo nerezových třmenů.

Parametry

Driver: 110-254 V, 50-60 Hz AC, 220-250 V, 0 Hz DC; Zdroj: LED, 4000K, CRI +80; Těleso: Trubka o vnějším průměru 70 mm a síle stěny 4 mm vyrobena z čirého PC - IK10 (polykarbonátu); Uchycení: Pomocí montážních třmenů (nejsou součástí svítidla) upevnění na strop či stěnu osvětlovaného prostoru nebo zavěšení; Připojení: Bezšroubová třípólová svorkovnice, max. průřez vodičů 4 mm2.; Standardní výbava: Vývodka M20 pro průměr kabelu 7-13 mm a 1x ucpávková zátka; Kalkulovaná životnost – LED modulů: L80B50 Ta 50 – 45 000 h.; AQUA-70–Ex-LED-D                          Ex II 2G Ex db eb mb op is IIC T4 Gb Ex II 2D Ex tb op is IIIC T62°C Db ; AQUA-70–Ex-LED-WODEx II 2G Ex eb mb op is IIC T4 GbEx II 2D Ex tb op is IIIC T62°C Db

×
