RIDGE20

IP20

RIDGE20

Luminaire linéaire conçu pour l'éclairage d'entrepôts secs, de productions industrielles peu exigeantes en matière d'environnement poussiéreux. Corps en tôle d'acier peinte (RAL 9016). Le système optique du luminaire offre une grande variété de courbes de lumière pour différentes applications. Equipé de composants électroniques de haute qualité avec une durée de vie de 100 000 h et une efficacité de 145 lm/W. IP20. IP20, adapté à des températures ambiantes de -20 °C à +35 °C. Conçu pour être monté ou suspendu.

Diagramme dimensionnel

Télécharger la fiche catalogue famille

Spécifications

Paramètres

Tension de fonctionnement :
220-240 V / 50/60 Hz AC, 220-240 V DC

Source LED:
LED, 4000K, IRC +80, MacAdam3

Le corps:
Tôle d'acier peinte RAL 9016

Optique :
S - Optique PMMA avec caractéristique de rayonnement - grand angle
H - Optique PMMA avec caractéristique de rayonnement - détecteur de profondeur
R - Les optiques en PMMA conviennent à l'éclairage des allées de rayonnages

Montage:
Suspension au moyen d'un mécanisme de suspension par câble

Connexion:
Connecteur WAGO à trois ou cinq pôles

Équipement de série:
Contre-partie de connecteur WAGO pour diamètre de câble 5,5-12 mm

Durée de vie calculée - Modules LED:
L80B10 Ta 35 - 70 000 h
L70B10 Ta 35 - 100 000 h

Sur commande

3000K/4000K/5000K/6500K - température de chromaticité
MULTI - éclairage de secours permanent (1h, 3h)
DIM - ballast électronique à gradation (DALI, DSI, 1-10V)
1/3F - connexion monophasée ou triphasée, section de conducteur max. 2,5 mm²
RAL - autres couleurs
GESIS - possibilité d'équiper les luminaires de connecteurs

Configuration

Consommation du luminaire (W)

Longueur du corps (mm)

Matériau de couverture

H - optique PMMA - détecteur de profondeur

R - Optique PMMA - rack

S - Optique PMMA - grand champ

Flux lumineux (lm)

Angle de rayonnement

Faisceau très large >80°.

Variantes de produits

RIDGE20-H-5500-4K, IP20

Type de produit : 055740 Numéro d'article : 41184

Flux lumineux (lm) :

5345

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤35°C

Le corps:

tôle laquée

Couverture:

H - optique PMMA - détecteur de profondeur

Longueur A (mm) :

861

Largeur B (mm) :

C (mm) :

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

ON/OFF

Angle d'émission :

60°

Poids (kg) :

Détail de la variante

RIDGE20-H-7500-4K, IP20

Type de produit : 055741 Numéro d'article : 41185

Flux lumineux (lm) :

7126

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤35°C

Le corps:

tôle laquée

Couverture:

H - optique PMMA - détecteur de profondeur

Longueur A (mm) :

1147

Largeur B (mm) :

C (mm) :

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

ON/OFF

Angle d'émission :

60°

Poids (kg) :

2,75

Détail de la variante

RIDGE20-H-9200-4K, IP20

Type de produit : 055742 Numéro d'article : 41186

Flux lumineux (lm) :

8908

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤35°C

Le corps:

tôle laquée

Couverture:

H - optique PMMA - détecteur de profondeur

Longueur A (mm) :

1433

Largeur B (mm) :

C (mm) :

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

ON/OFF

Angle d'émission :

60°

Poids (kg) :

Détail de la variante

RIDGE20-H-11000-4K, IP20

Type de produit : 055743 Numéro d'article : 41187

Flux lumineux (lm) :

10690

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤35°C

Le corps:

tôle laquée

Couverture:

H - optique PMMA - détecteur de profondeur

Longueur A (mm) :

1719

Largeur B (mm) :

C (mm) :

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

ON/OFF

Angle d'émission :

60°

Poids (kg) :

4,05

Détail de la variante

RIDGE20-S-5500-4K, IP20

Type de produit : 055744 Numéro d'article : 41188

Flux lumineux (lm) :

5217

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤35°C

Le corps:

tôle laquée

Couverture:

S - Optique PMMA - grand champ

Longueur A (mm) :

861

Largeur B (mm) :

C (mm) :

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

Détail de la variante

RIDGE20-S-7500-4K, IP20

Type de produit : 055745 Numéro d'article : 41189

Flux lumineux (lm) :

6956

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤35°C

Le corps:

tôle laquée

Couverture:

S - Optique PMMA - grand champ

Longueur A (mm) :

1147

Largeur B (mm) :

C (mm) :

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

2,84

Détail de la variante

RIDGE20-S-9200-4K, IP20

Type de produit : 055746 Numéro d'article : 41190

Flux lumineux (lm) :

8695

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤35°C

Le corps:

tôle laquée

Couverture:

S - Optique PMMA - grand champ

Longueur A (mm) :

1433

Largeur B (mm) :

C (mm) :

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

Détail de la variante

RIDGE20-S-11000-4K, IP20

Type de produit : 055747 Numéro d'article : 41191

Flux lumineux (lm) :

10434

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤35°C

Le corps:

tôle laquée

Couverture:

S - Optique PMMA - grand champ

Longueur A (mm) :

1719

Largeur B (mm) :

C (mm) :

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

4,05

Détail de la variante

RIDGE20-R-5500-4K, IP20

Type de produit : 055748 Numéro d'article : 41192

Flux lumineux (lm) :

5111

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤35°C

Le corps:

tôle laquée

Couverture:

R - Optique PMMA - rack

Longueur A (mm) :

861

Largeur B (mm) :

C (mm) :

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

Détail de la variante

RIDGE20-R-7500-4K, IP20

Type de produit : 055749 Numéro d'article : 41193

Flux lumineux (lm) :

6815

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤35°C

Le corps:

tôle laquée

Couverture:

R - Optique PMMA - rack

Longueur A (mm) :

1147

Largeur B (mm) :

C (mm) :

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

Détail de la variante

RIDGE20-R-9200-4K, IP20

Type de produit : 055750 Numéro d'article : 4626

Flux lumineux (lm) :

8519

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤35°C

Le corps:

tôle laquée

Couverture:

R - Optique PMMA - rack

Longueur A (mm) :

1433

Largeur B (mm) :

C (mm) :

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

1,2

Détail de la variante

RIDGE20-R-11200-4K, IP20

Type de produit : 055751 Numéro d'article : 4627

Flux lumineux (lm) :

10222

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤35°C

Le corps:

tôle laquée

Couverture:

R - Optique PMMA - rack

Longueur A (mm) :

1719

Largeur B (mm) :

C (mm) :

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

Détail de la variante

Accessoires

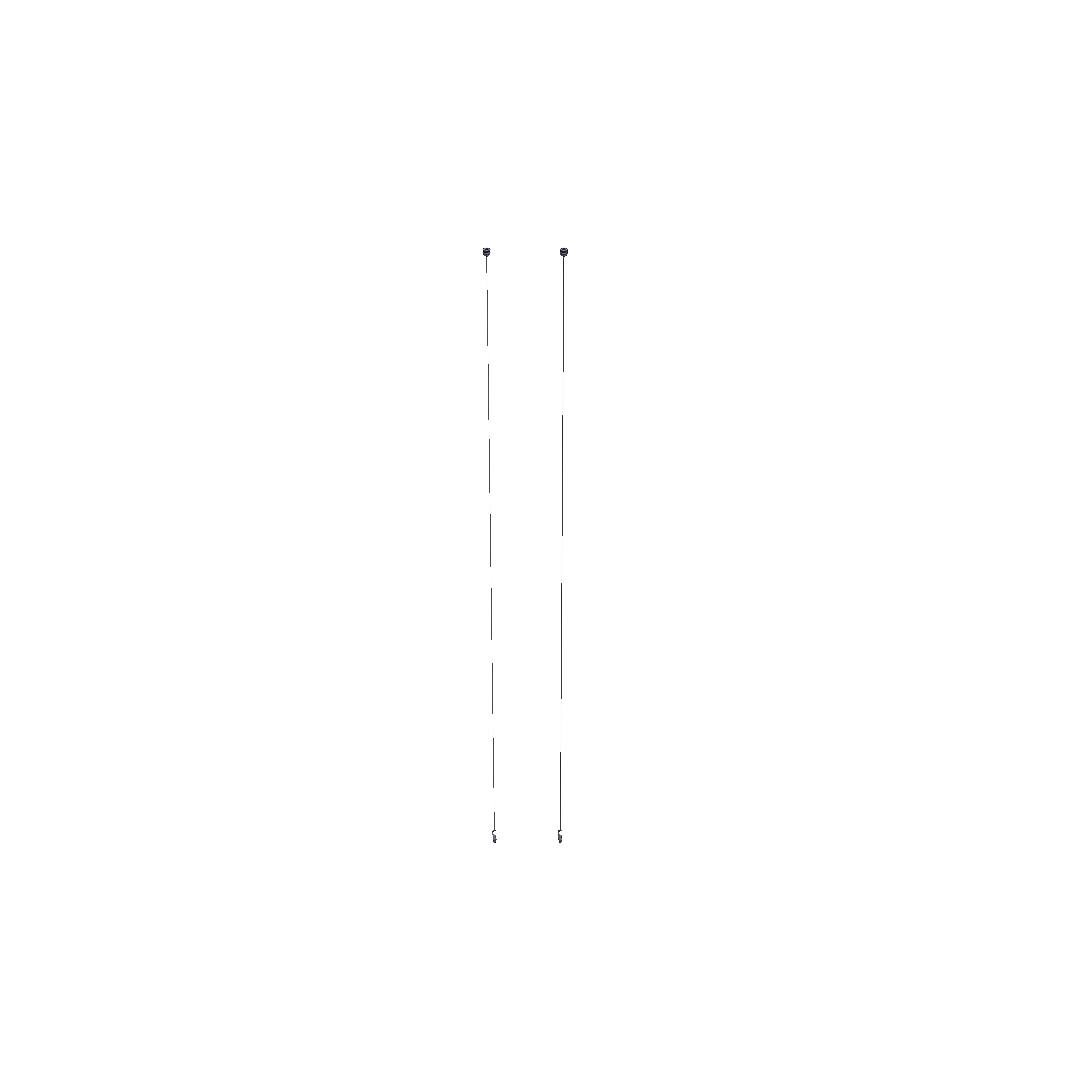

Suspension par câble RIDGE20

Type de produit : 051142

Numéro d'article : 3586

Accouplement droit RIDGE20

Type de produit : 051215

Numéro d'article : 25713

Télécharger

Feuille de catalogue

Déclaration de conformité EU

Notice de montage

LDT, IES

Texte de l'appel d'offres
