EXTEND-EX-P-LED

IP66

ZONE 1/21

EXTEND-EX-P-LED

Luminaire linéaire robuste pour utilisation en zone dangereuse pour la zone ATEX 1/21. Corps en matériau GRP (RAL 7035) avec joint en silicone. Boîtier en polycarbonate transparent très résistant. Avec serrure centrale et sectionneur (en option sans sectionneur). Équipé de composants électroniques certifiés - le module LED et le pilote certifiés encapsulés garantissent une efficacité élevée jusqu'à 139 lm/W et une durée de vie de 50 000 h, même à des températures élevées. Il présente une résistance élevée aux produits chimiques, aux éclaboussures et à la poussière IP66, ainsi qu'une résistance élevée aux chocs IK10. Convient pour des températures ambiantes de -20 °C à +55 °C. Conçu pour être encliqueté ou suspendu.

Diagramme dimensionnel

Télécharger la fiche catalogue famille

Spécifications

Paramètres

Tension de fonctionnement :
110-254 V / 50/60 Hz AC, 220-250 V DC

Source LED:
LED, 4000K, CRI +80

Le corps:
Matière plastique GRP (polyester chargé de fibres de verre), RAL 7035

Couverture:
PC (polycarbonate), transparent

Montage:
Fixation directe au plafond ou au mur de l'espace éclairé à l'aide d'un jeu de supports de plafond en acier inoxydable, à l'aide d'un jeu de supports de perche ou par suspension à l'aide d'œillets de suspension.

Connexion:
Bloc de jonction tripolaire sans vis, section de conducteur max. 4 mm²Le luminaire est prêt pour le bouclage (possibilité de connecter deux câbles, il est nécessaire de commander un presse-étoupe).

Équipement de série:
1pc presse-étoupe en plastique antidéflagrant M25x1,5 (standard pour diamètre de câble 12-18 mm), 2pc bouchon en plastique antidéflagrant M25x1,5, double serre-câble

Durée de vie calculée - Modules LED:
L80B50 Ta 55 - 50 000 h

EXTEND-Ex-P-LED, MULTIEXTEND-Ex-P-LED, EXTEND-Ex-P-LED-Em
(FTZU 16 ATEX 0080X)
II 2G Ex db eb mb op is IIC T4 Gb
II 2D Ex tb op is IIIC 71°C Db

EXTEND-Ex-P-LED-WOD ((FTZU 16 ATEX 0080X))
II 2G Ex eb mb op is IIC T4 Gb
II 2D Ex tb op is IIIC 71°C Db

Sur commande

3000K/4000K/6000K - température de chromaticité
MULTI - éclairage de secours permanent (1,5h, 3h)
EM - éclairage de secours temporaire (1,5h, 3h)
1/3F - connexion monophasée ou triphasée

Configuration

Consommation du luminaire (W)

Longueur du corps (mm)

Flux lumineux (lm)

Pilotage

éclairage de secours temporaire 1,5h

éclairage de secours temporaire 3h

éclairage de secours permanent 1,5h

éclairage de secours permanent 3h

Température ambiante du luminaire

Urgence

Variantes de produits

EXTEND-Ex-P-LED-D-2750-218-4K, IP66

Type de produit : 053275 Numéro d'article : 3999

Flux lumineux (lm) :

2224

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤55°C

Le corps:

PRV

Couverture:

PC clair

Longueur A (mm) :

728

Largeur B (mm) :

244

C (mm) :

156

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

4,86

Détail de la variante

EXTEND-Ex-P-LED-D-4000-218-4K, IP66

Type de produit : 053260 Numéro d'article : 3984

Flux lumineux (lm) :

3158

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤55°C

Le corps:

PRV

Couverture:

PC clair

Longueur A (mm) :

728

Largeur B (mm) :

244

C (mm) :

156

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

5,2

Détail de la variante

EXTEND-Ex-P-LED-D-5500-236-4K, IP66

Type de produit : 053276 Numéro d'article : 4000

Flux lumineux (lm) :

4123

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤55°C

Le corps:

PRV

Couverture:

PC clair

Longueur A (mm) :

1328

Largeur B (mm) :

244

C (mm) :

156

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

Détail de la variante

EXTEND-Ex-P-LED-D-8000-236-4K, IP66

Type de produit : 053261 Numéro d'article : 3985

Flux lumineux (lm) :

6138

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤55°C

Le corps:

PRV

Couverture:

PC clair

Longueur A (mm) :

1328

Largeur B (mm) :

244

C (mm) :

156

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

8,1

Détail de la variante

EXTEND-Ex-P-LED-WOD-2750-218-4K, IP66

Type de produit : 053277 Numéro d'article : 4001

Flux lumineux (lm) :

2224

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤55°C

Le corps:

PRV

Couverture:

PC clair

Longueur A (mm) :

728

Largeur B (mm) :

244

C (mm) :

156

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

10,5

Détail de la variante

EXTEND-Ex-P-LED-WOD-4000-218-4K, IP66

Type de produit : 053262 Numéro d'article : 3986

Flux lumineux (lm) :

3158

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤55°C

Le corps:

PRV

Couverture:

PC clair

Longueur A (mm) :

728

Largeur B (mm) :

244

C (mm) :

156

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

5,58

Détail de la variante

EXTEND-Ex-P-LED-WOD-5500-236-4K, IP66

Type de produit : 053278 Numéro d'article : 4002

Flux lumineux (lm) :

4123

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤55°C

Le corps:

PRV

Couverture:

PC clair

Longueur A (mm) :

1328

Largeur B (mm) :

244

C (mm) :

156

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

7,98

Détail de la variante

EXTEND-Ex-P-LED-WOD-8000-236-4K, IP66

Type de produit : 053263 Numéro d'article : 35970

Flux lumineux (lm) :

6138

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤55°C

Le corps:

PRV

Couverture:

PC clair

Longueur A (mm) :

1328

Largeur B (mm) :

244

C (mm) :

156

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

Détail de la variante

MULTIEXTEND-Ex-P-LED-4000-218-4K, IP66, 1.5h

Type de produit : 053264 Numéro d'article : 3988

Flux lumineux (lm) :

3158

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

0°C≤ta≤35°C

Le corps:

PRV

Couverture:

PC clair

Longueur A (mm) :

728

Largeur B (mm) :

244

C (mm) :

156

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

éclairage de secours permanent 1,5h

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

7,06

Détail de la variante

MULTIEXTEND-Ex-P-LED-8000-236-4K, IP66, 1.5h

Type de produit : 053265 Numéro d'article : 3989

Flux lumineux (lm) :

6138

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

0°C≤ta≤40°C

Le corps:

PRV

Couverture:

PC clair

Longueur A (mm) :

1328

Largeur B (mm) :

244

C (mm) :

156

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

éclairage de secours permanent 1,5h

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

10,26

Détail de la variante

MULTIEXTEND-Ex-P-LED-4000-218-4K, IP66, 3h

Type de produit : 053266 Numéro d'article : 3990

Flux lumineux (lm) :

3158

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

0°C≤ta≤35°C

Le corps:

PRV

Couverture:

PC clair

Longueur A (mm) :

728

Largeur B (mm) :

244

C (mm) :

156

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

éclairage de secours permanent 3h

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

6,56

Détail de la variante

MULTIEXTEND-Ex-P-LED-8000-236-4K, IP66, 3h

Type de produit : 053267 Numéro d'article : 35971

Flux lumineux (lm) :

6138

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

0°C≤ta≤40°C

Le corps:

PRV

Couverture:

PC clair

Longueur A (mm) :

1328

Largeur B (mm) :

244

C (mm) :

156

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

éclairage de secours permanent 3h

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

10,12

Détail de la variante

EXTEND-Ex-P-LED-Em-600-218-4K, IP66, 1.5h

Type de produit : 053268 Numéro d'article : 3992

Flux lumineux (lm) :

474

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

0°C≤ta≤50°C

Le corps:

PRV

Couverture:

PC clair

Longueur A (mm) :

728

Largeur B (mm) :

244

C (mm) :

156

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

éclairage de secours temporaire 1,5h

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

7,5

Détail de la variante

EXTEND-Ex-P-LED-Em-900-236-4K, IP66, 1.5h

Type de produit : 053269 Numéro d'article : 3993

Flux lumineux (lm) :

759

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

0°C≤ta≤50°C

Le corps:

PRV

Couverture:

PC clair

Longueur A (mm) :

1328

Largeur B (mm) :

244

C (mm) :

156

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

éclairage de secours temporaire 1,5h

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

11,4

Détail de la variante

EXTEND-Ex-P-LED-Em-400-218-4K, IP66, 3h

Type de produit : 053270 Numéro d'article : 3994

Flux lumineux (lm) :

316

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

0°C≤ta≤50°C

Le corps:

PRV

Couverture:

PC clair

Longueur A (mm) :

728

Largeur B (mm) :

244

C (mm) :

156

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

éclairage de secours temporaire 3h

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

7,08

Détail de la variante

EXTEND-Ex-P-LED-Em-500-236-4K, IP66, 3h

Type de produit : 053271 Numéro d'article : 3995

Flux lumineux (lm) :

419

Consommation électrique (W) :

Tc (K) :

4000

Ta (°C) :

0°C≤ta≤50°C

Le corps:

PRV

Couverture:

PC clair

Longueur A (mm) :

1328

Largeur B (mm) :

244

C (mm) :

156

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

éclairage de secours temporaire 3h

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

Détail de la variante

Accessoires

Vis de charnière DIN 580 M8 - œil

Numéro d'article : 2038

Type de produit : 004642

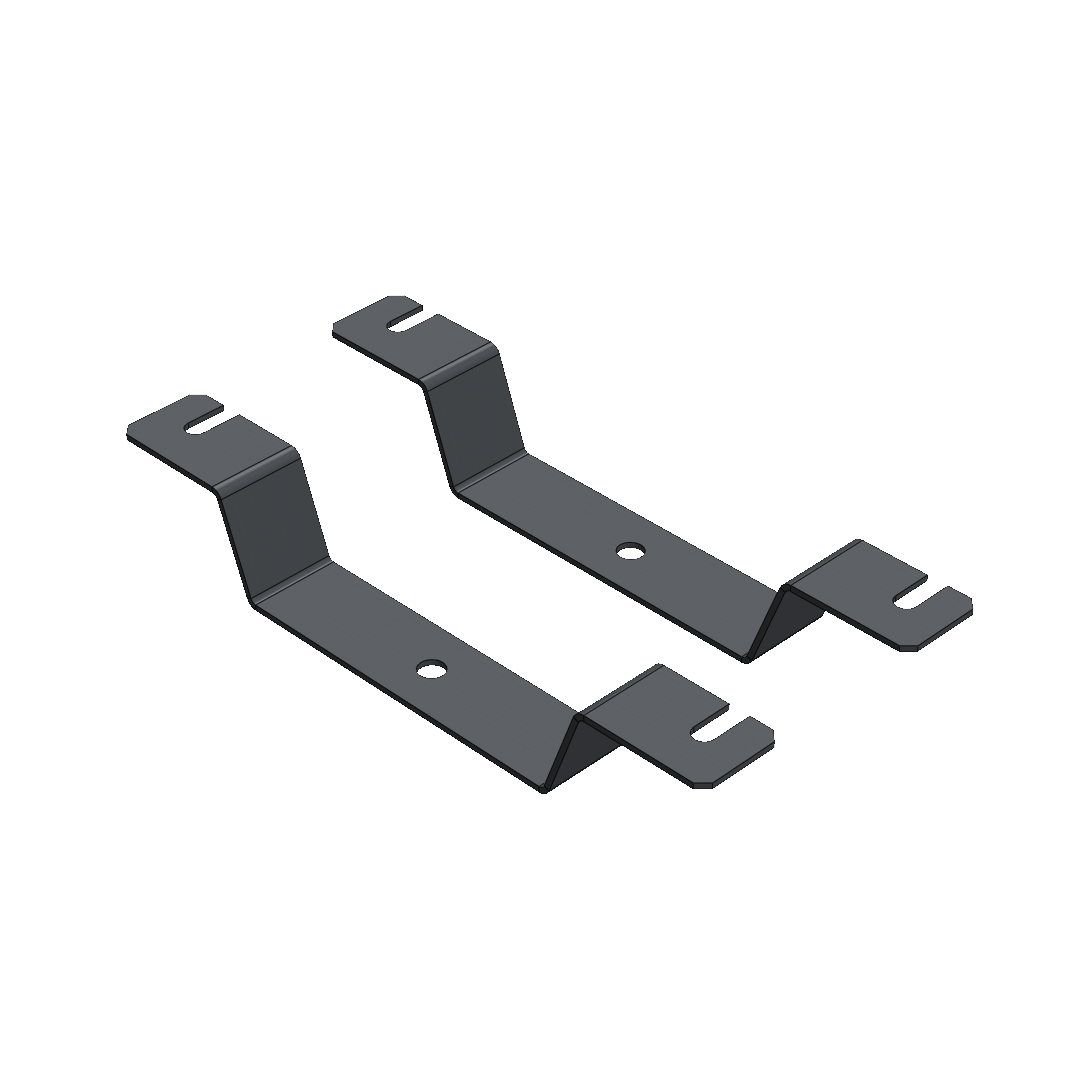

Jeu de poignées de plafond en acier inoxydable EXTEND (2 pièces) AISI 304

Feuille de catalogue DXF GLB PNG Diagramme dimensionnel

Numéro d'article : 21173

Type de produit : 051200

Ecrou nu YATO hexagonal 1/4" 13mm YT-1412

Numéro d'article : 32747

Type de produit : 004996

EXTEND jeu de poignées en acier inoxydable pour rampe de diamètre 40mm (2 pièces) AISI 304

Feuille de catalogue DXF GLB PNG Diagramme dimensionnel

Numéro d'article : 12531

Type de produit : 053296

Télécharger

Notice de montage

ATEX 1.21

LDT, IES

Déclaration de conformité EU

ATEX 1.21

Texte de l'appel d'offres
